ТЕПЛОВИЗИОННЫЙ КОМПЛЕКС «СТРАЖ»
КМЛА.424344.015
ТЕПЛОВИЗИОННЫЙ КОМПЛЕКС «СТРАЖ»
КМЛА.424344.015
Назначение
Тепловизионный комплекс «Страж» предназначен для круглосуточного визуального наблюдения территорий охраняемых объектов или рубежей охраны с помощью тепловизора и телекамеры дальнего обзора, установленных на поворотном устройстве. Изображения выводятся на монитор и одновременно производится их запись на жесткий диск ПК (видеоархив). При необходимости возможен сбор и обработка информации от подключаемых сигнализационных датчиков.
Комплекс обеспечивает круглосуточный визуальный контроль за наземной и надводной обстановкой с обнаружением неподвижных и движущихся целей различных типов на расстояниях до 6 километров. Позволяет отображать и архивировать видеоинформацию и тревожные события в реальном времени на станционном пункте наблюдения (СПН), расположенном на удалении до 30 км от места установки линейных пунктов наблюдения (ЛПН). Комплекс имеет гибкую структуру, которая позволяет адаптировать изделие под конкретные задачи и условия местности.
Станционная часть комплекса состоит из комплекта станционного пункта наблюдения (СПН), линейная часть комплекса состоит из:
- комплектов линейных пунктов наблюдения оптоволоконных ЛПН-О (ЛПН-О-01) в количестве до 4 шт.;
- комплектов линейных пунктов наблюдения радиоканальных ЛПН-Р (ЛПН-Р-01) в количестве до 4 шт.;
- комплектов радиоканальных ретрансляторов (РРТ) в количестве до 8 шт.;
- комплектов мачт в количестве до 16 шт.;
- комплектов собственной безопасности в количестве до 12 шт.;
- комплектов автономного электропитания (АЭП) в количестве до 12 шт.
Станционная часть комплекса состоит из комплекта станционного пункта наблюдения (СПН), линейная часть комплекса состоит из:
- комплектов линейных пунктов наблюдения оптоволоконных ЛПН-О (ЛПН-О-01) в количестве до 4 шт.;
- комплектов линейных пунктов наблюдения радиоканальных ЛПН-Р (ЛПН-Р-01) в количестве до 4 шт.;
- комплектов радиоканальных ретрансляторов (РРТ) в количестве до 8 шт.;
- комплектов мачт в количестве до 16 шт.;
- комплектов собственной безопасности в количестве до 12 шт.;
- комплектов автономного электропитания (АЭП) в количестве до 12 шт.
Тепловизионный комплекс «Страж» работает интегрированно с различными средствами обнаружения и комплексами, по событиям от средств обнаружения тепловизор и камера автоматически наводятся на тревожный участок.
Также возможна отработка задаваемых оператором комплекса сценариев патрулирования и реакций на события. Электропитание линейной части комплекса может осуществляться как от сети электроснабжения, так и от автономного источника питания, а обмен данными между ЛПН и СПН возможен по кабельным линиям связи или радиоканалу.

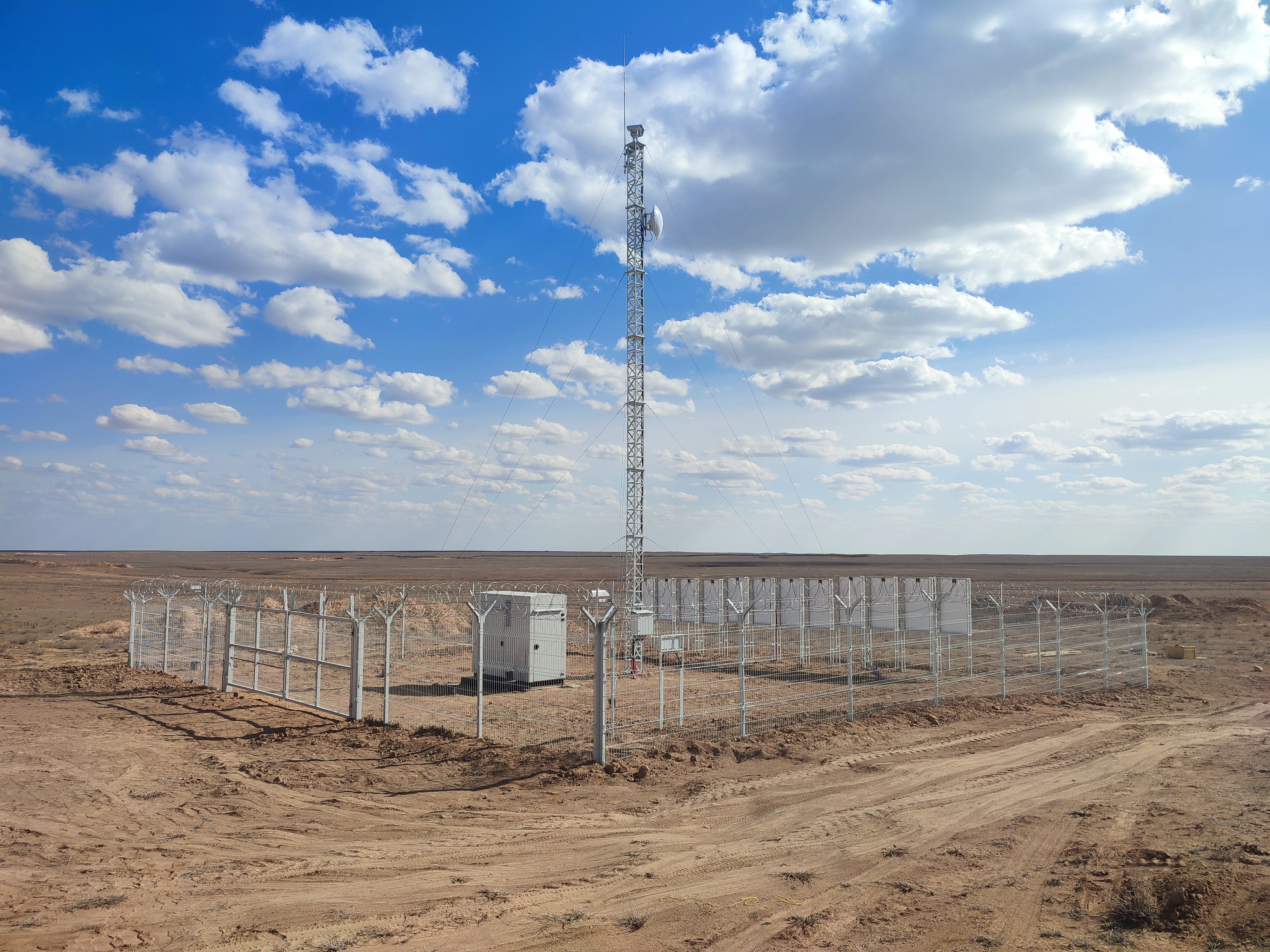

Линейные пункты наблюдения могут быть оснащены комплектами собственной безопасности в виде ограждения и средств обнаружения.
Также возможна отработка задаваемых оператором комплекса сценариев патрулирования и реакций на события. Электропитание линейной части комплекса может осуществляться как от сети электроснабжения, так и от автономного источника питания, а обмен данными между ЛПН и СПН возможен по кабельным линиям связи или радиоканалу.
Линейные пункты наблюдения могут быть оснащены комплектами собственной безопасности в виде ограждения и средств обнаружения.
|
Напряжение питания, В |
~220 |
|
Дальности обнаружения и распознавания объектов в нормальной атмосфере, км, не менее: - обнаружение цели типа «человек» днем и ночью - обнаружение цели типа «автомобиль» днем и ночью - распознавание цели типа «человек» днем и ночью - распознавание цели типа «автомобиль» днем и ночью |
4,0 6,0 1,6 2,3 |
|
Изменение положения оптической оси, град: - по азимуту(круговое вращение) - по углу места |
360°
+45° до - 90° |
|
Управление режимами работы |
Под управлением программного обеспечения |
|
Тип объектива тепловизора |
Варифокальный с непрерывным зумированием |
|
Документирование видеоинформации и воспроизведение ее на экране монитора |
Да |
|
Работа линейных пунктов наблюдения (ЛПН) в режиме автопатрулирования объектов по заданным точкам периметра |
Да |
|
Детектирование движения объектов с выдачей сигнала тревоги |
Да |
|
Разграничение доступа к работе с программным обеспечением по уровням администратор, оператор |
Да |
|
Формат сжатия видео тепловизионной камеры и камеры дальнего обзора |
Н.264, JPEG |
|
Отображение локальных планов и журналов событий комплекса, ведение и просмотр баз данных (для комплекта собственной безопасности) |
Да |
|
Расстояние передачи данных по радиоканалу, км, не более |
15 |
|
Скорость передачи данных по радиоканалу, Мбит/сек, не более |
100 |
|
Потребляемая мощность комплекта станционного пункта наблюдения (СТН), Вт, не более |
400 |
|
Потребляемая мощность комплекта линейного пункта наблюдения (ЛПН), Вт, не более |
240 |
|
Средний срок службы линейного поста изделия, лет, не менее |
10 |
|
Средний срок службы стационарного поста изделия, лет, не менее |
10 |
